A una potencia alta que depende de la energía almacenada en el capacitor C2, se aplica un LED a una frecuencia que depende de la configuración de R1 y C1. C2 puede tener valores en el rango de 100 uF a 2 200 uF y el resistor R4 debe reducirse en la misma proporción que la frecuencia es mayor y el capacitor C2 también es mayor para obtener la máxima potencia.

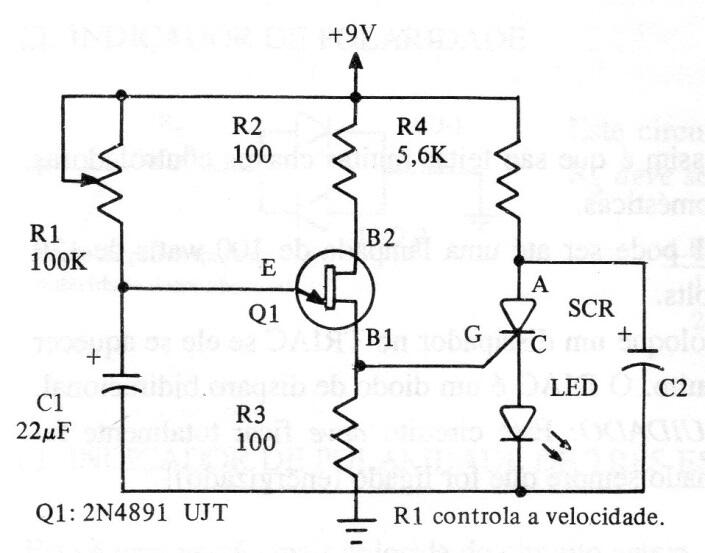

Pulsador de potencia para LED
Pulsador de potencia para LED | Haga click en la imagen para ampliar |
