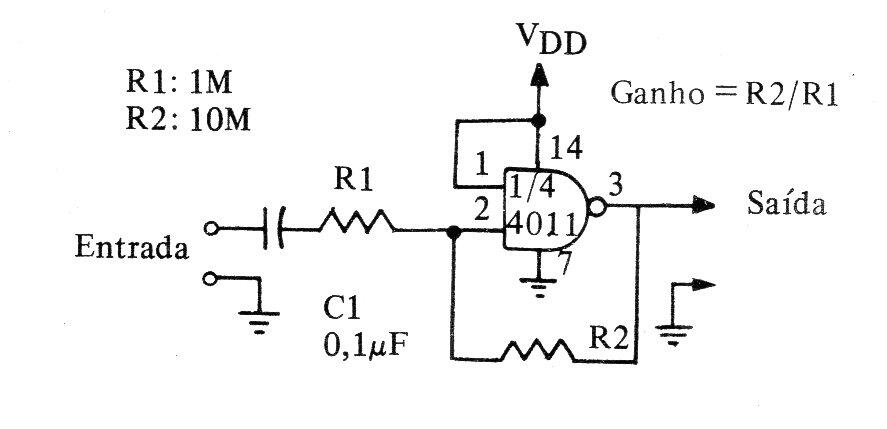

En la figura tenemos una aplicación no digital para una puerta 4011 CMOS. El circuito funciona con un amplificador de ganancia que depende de los resistores. La alimentación se puede suministrar con tensiones de 3 a 12 V.
Amplificador lineal 4011 | Haga click en la imagen para ampliar |
