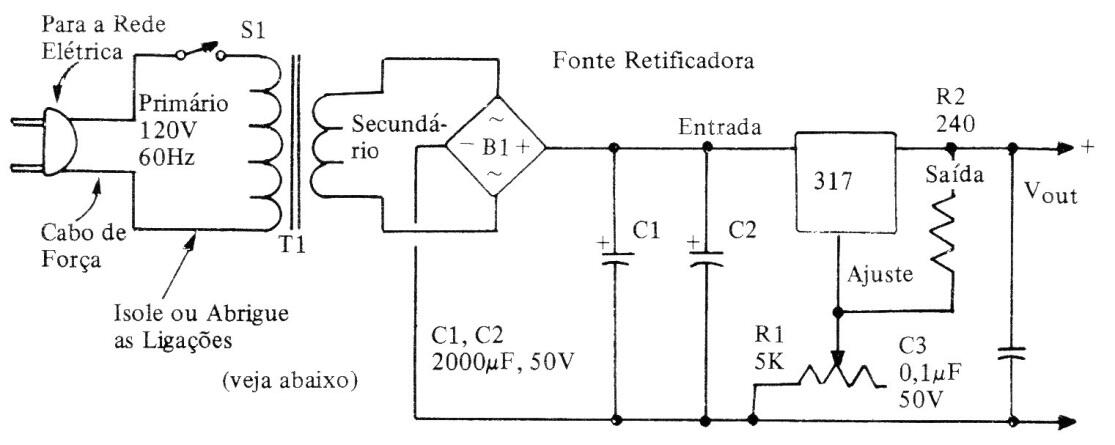

Este circuito fuente ajustable convencional de 1.5 A se obtuvo de una documentación traducida de los años 80. El LM350 se puede usar para corriente de 3 A y el rango de tensiones de salida es de 1.2 a 37 V. El transformador tiene un secundario 25 V con corriente de 1.5 A o 3 A dependiendo de la integración utilizada. El circuito integrado debe montarse en un radiador de calor.
Fuente ajustable LM317 | Haga click en la imagen para ampliar |
