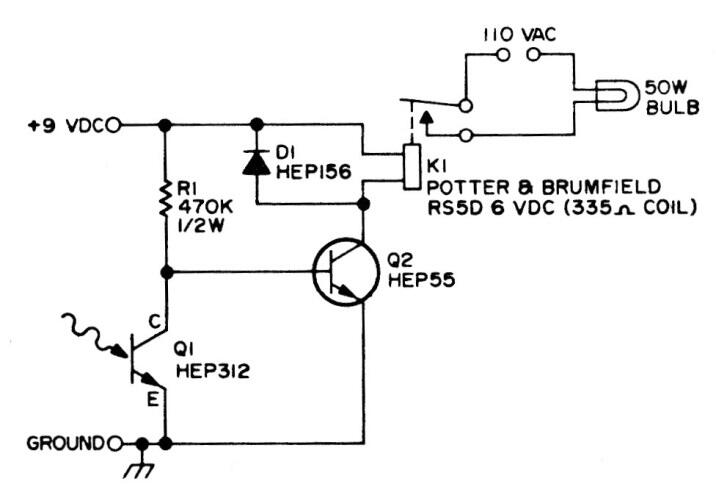

El propósito de este circuito es activar un sistema de iluminación cuando oscurece. El circuito ilustra una lámpara incandescente de 50 W, pero a medida que se usa el relé, se pueden usar otros tipos de lámparas. R1 determina la sensibilidad del circuito. El transistor puede ser el BC548.
Relé nocturno | Haga click en la imagen para ampliar |
