Generador de tonos AFSK (CIR11579S)

Written by: Newton C. Braga
Category: Banco de circuitos



    Encontramos este circuito de codificación en una documentación de radioaficionado estadounidense de los años 80. El circuito puede implementarse con componentes modernos equivalentes.

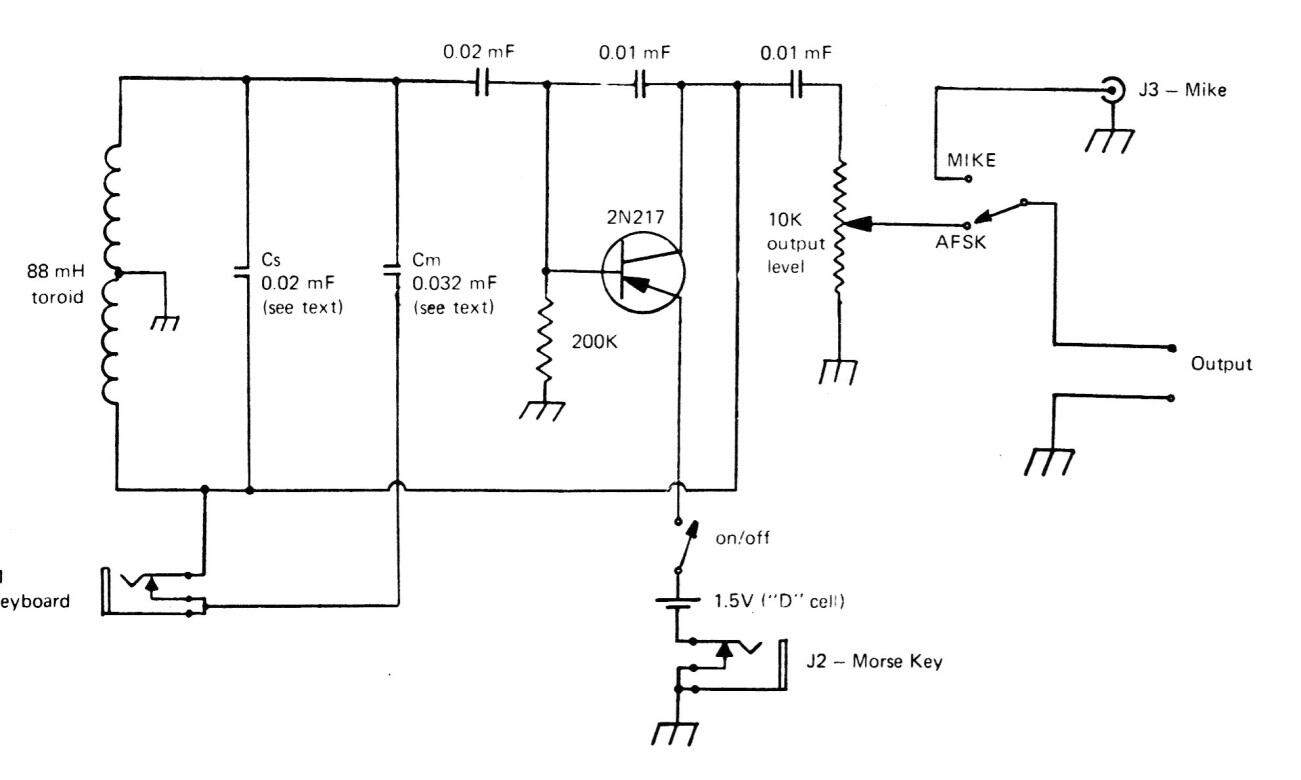

Generador de tonos AFSK
Generador de tonos AFSK | Haga click en la imagen para ampliar |
