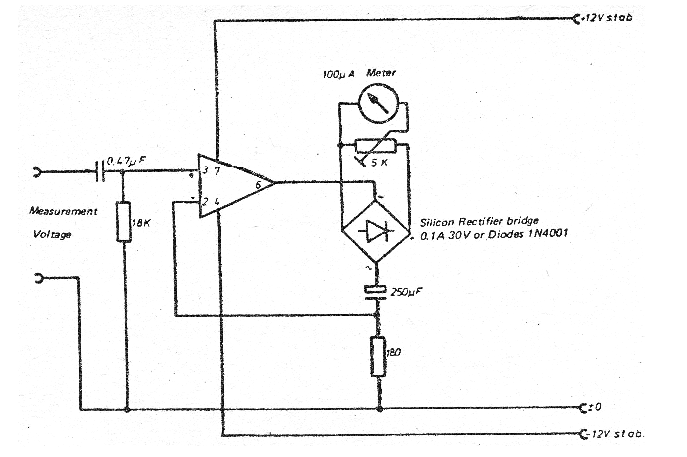

Este circuito fue obtenido en una publicación inglesa de 1975. Se trata de un sensible medidor de tensiones alternadas con un amplificador operacional 741. La fuente de alimentación necesita ser simétrica estabilizada y un multímetro común en la escala más baja de corriente puede ser usado en lugar del instrumento original de 1 mA de fondo de escala.
Voltímetro de escala lineal DC con el 741 | Haga click en la imagen para ampliar |
