presente circuito sirve tanto para probar inductores y determinar su valor, sino que también tiene un propósito didáctico para demostrar cómo es un circuito LC y determinar su constante de tiempo. Todo lo que necesitamos es un generador de funciones establecido para generar una onda cuadrada (ciclo de trabajo del 50%) de 1 kHz con una amplitud 2-10 V y un osciloscopio. El circuito sirve para medir en el rango de 1 mM a 1 M y ló que se muestra en la Figura 1. Para los inductores más pequeños, el simple aumento de la frecuencia del generador de funciones.

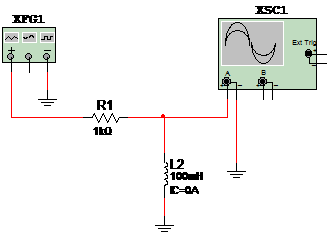

Figura 1 - Inducir circuito de prueba

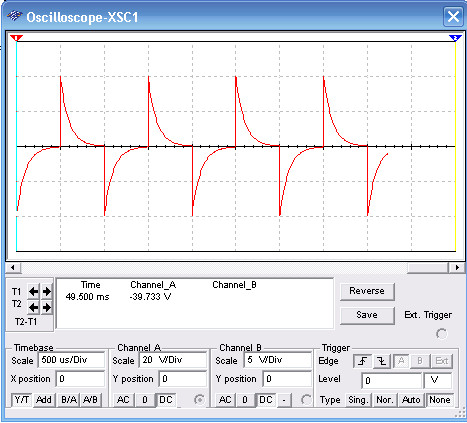

La forma de la señal obtenida en el osciloscopio virtual del Multisim Blue se muestra en la figura 2.
Figura 2 - Señal obtenida en la simulación.
A partir de la fórmula T = 0,632. R.C. puede determinar el valor del inductor y de la resistencia utilizada, comprobando el punto donde la señal cae a 37,7%, utilizando para ello la retícula del osciloscopio.
