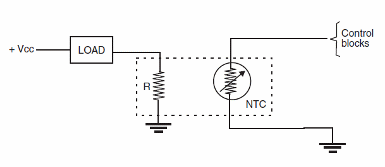

Con el simple circuito presentado es posible detectar la corriente en una carga. El circuito presenta cierta inercia dado el tiempo de calentamiento del resistor, pero una vez calibrado, tiene buena precisión. El resistor debe ser de hilo de bajo valor, por ejemplo, 1 ohmios para una corriente media de 1 A (caída de 1 V) y el NTC se pondrá en contacto con eso resistor. El calentamiento será proporcional a la corriente reflejando del resistor en el NTC que será entonces usada para medida o accionamiento de un sistema de protección. El circuito es del libro Robotics, Mechatronics and Artificial Intelligence de Newton C. Braga, publicado en los Estados Unidos.
Sensor de Corriente
