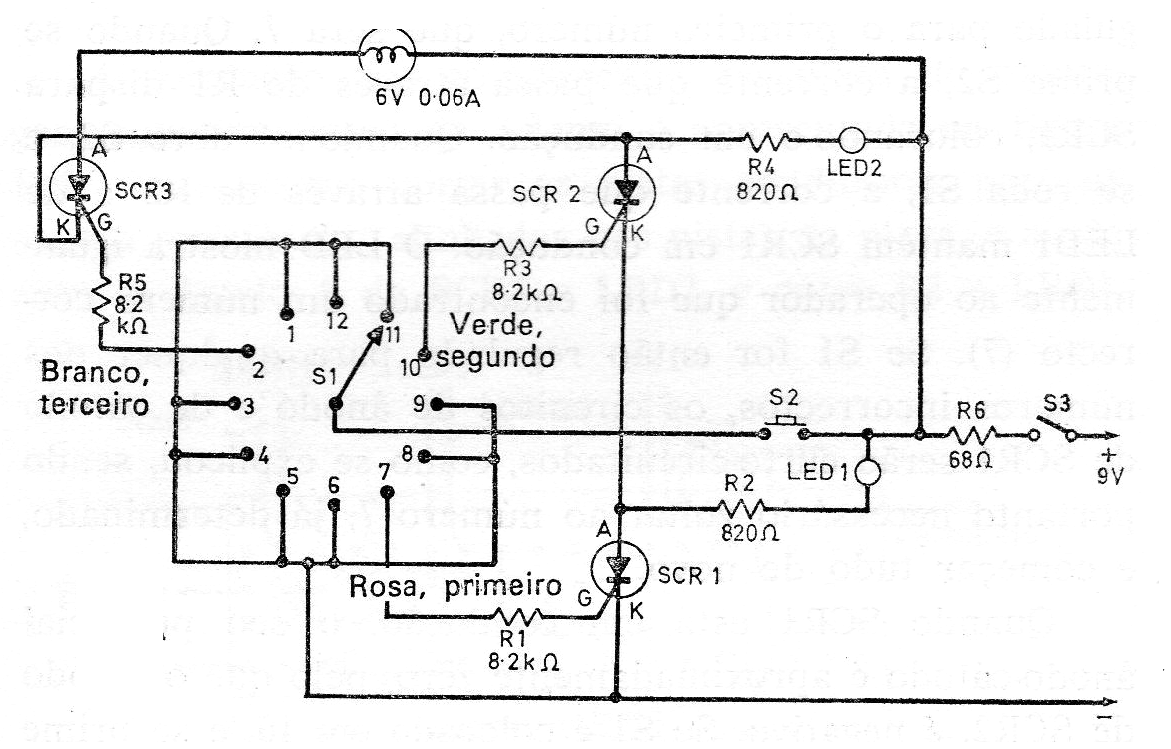

Se obtiene este circuito en una publicación portuguesa de 1979. Es un simple código de clave que desencadena una carga si se selecciona el número correcto. Si se elige un número equivocado, el circuito resete. El circuito puede ser alimentado por 9 V o 12 V conforme a la carga y los SCR pueden ser los TIC106. En el proyecto original tenemos un juego que hace que la lámpara (gana) se encienda si se encuentra la combinación correcta.
Llave de Código | Haga click en la imagen para ampliar |
