La finalidad de este circuito encontrado en una Popular Electronics de 1972 es intensificar ciertas frecuencias del sonido de una guitarra. El circuito es para captadores magnéticos de baja impedancia y los transistores pueden ser sustituidos por equivalentes más modernos como el BC548, eventualmente con alguna alteración de los resistores de polarización de base. La alimentación se realiza con una batería de 9 V y el consumo es muy bajo. R15 debe tener valores entre 1k y 47k según la ganancia deseada para casarse con las características del captador.

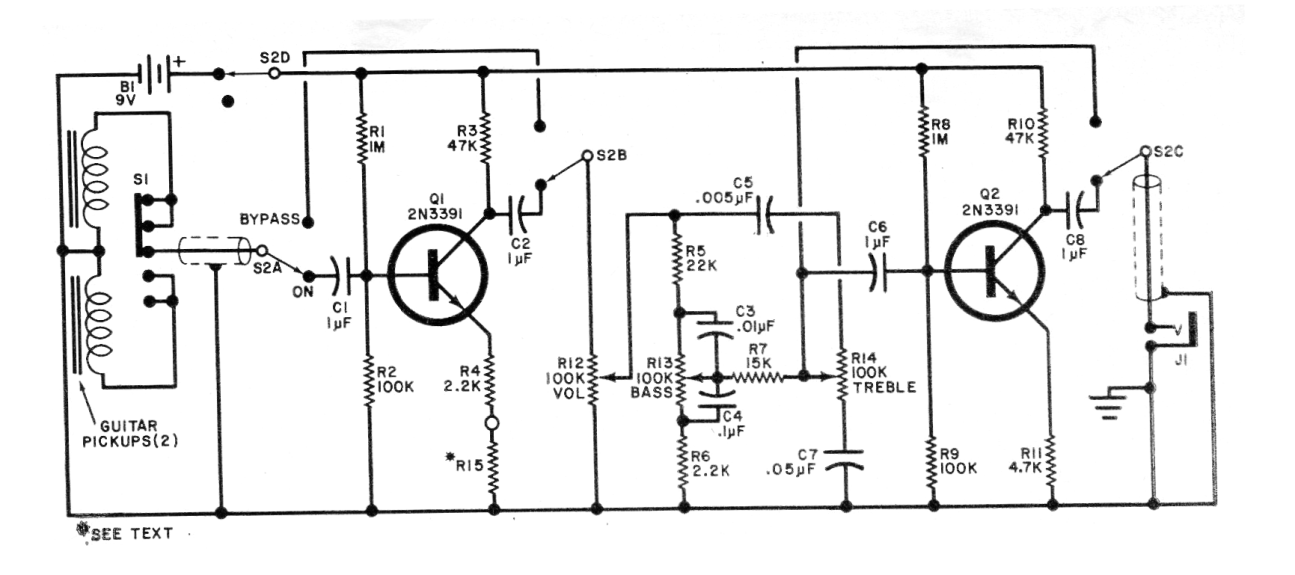

Intensificador Para Guitarra | Haga click en la imagen para ampliar |
