Este circuito, que sortea números de 00 a 99 fue encontrado en una revista italiana de 1974, pero puede ser montado con facilidad, bastando intercambiar Q1 por un BC547. El circuito puede ser alimentado por 3 pilas (4,5 V) o fuente TTL de 5 V. Los displays son de ánodo común y los demás componentes son comunes.

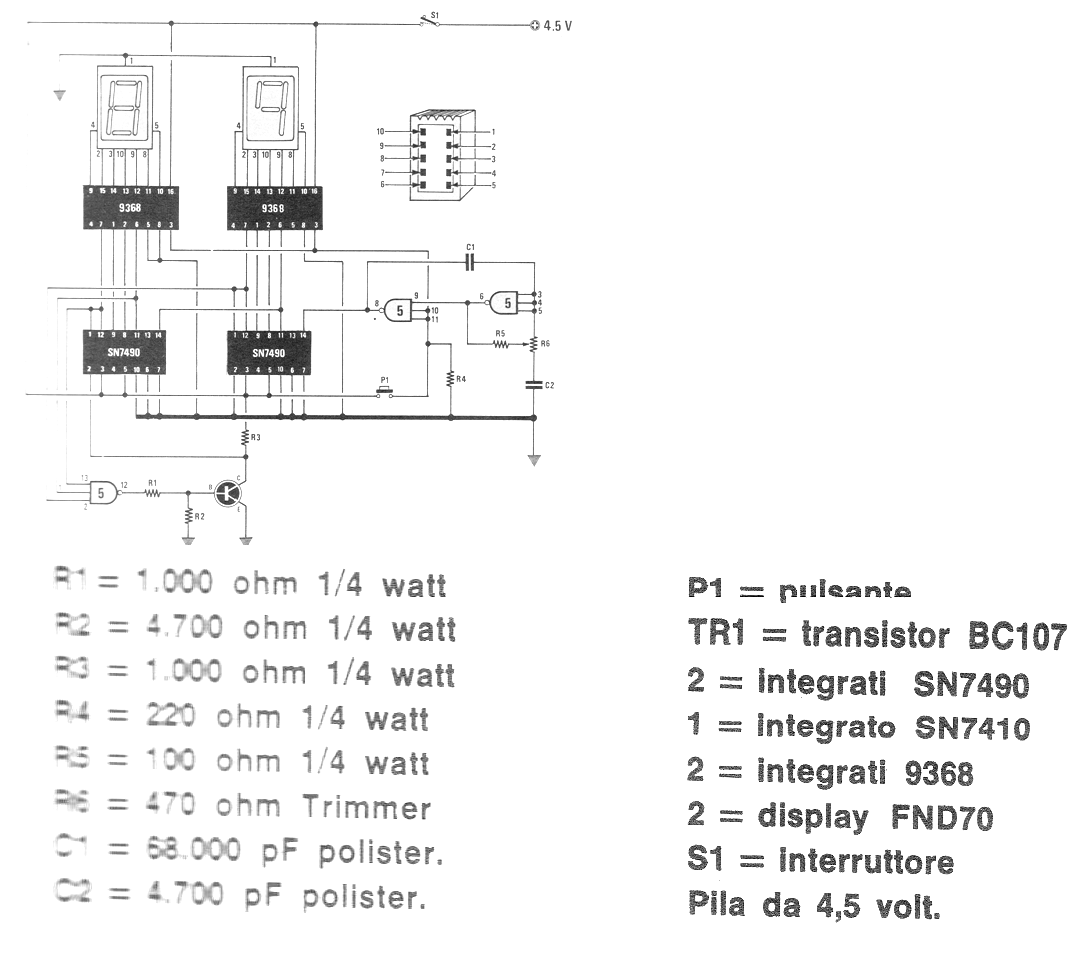

Loto Digital TTL | Haga click en la imagen para ampliar |
