La energía que alimenta el circuito amplificador de esta radio se obtiene de la propia señal. La bonina está formada por 80 a 100 espiras de hilo 28 en un bastón de ferrita y el transistor preferentemente debe ser un PNP de germanio que se puede obtener de una radio antigua. El auricular es magnético de alta impedancia, pero en su defecto se puede utilizar un auricular de cristal o piezoeléctrico con un resistor de 10k en paralelo. La antena debe ser muy larga con al menos 10 m de longitud. Los diodos, que deben ser germanio como el 1N34, se utilizan en diferentes funciones. Dos rectifican la señal para alimentar el transistor y el tercero detecta las señales de radio.

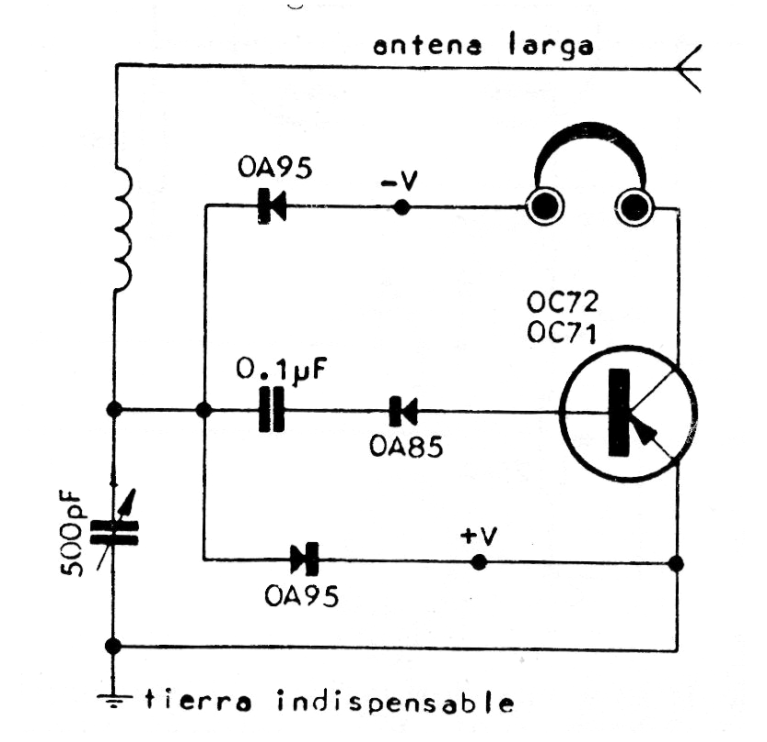

Receptor AM Auto-Alimentado | Haga click en la imagen para ampliar |
