Este circuito fue originalmente publicado en un libro de 1966 de España. El circuito utiliza un transistor de germanio de uso general y para el rango de 14 MHz la bobina está formada por 14 espiras de hilo de 0,7 mm en forma de 24 mm de diámetro. La fuente consiste en 1 a 3 pilas comunes y el instrumento es un miliamperímetro de 0-1 mA. La antena es del tipo telescópico. La bobina se puede cambiar para la operación en otras bandas de frecuencias.

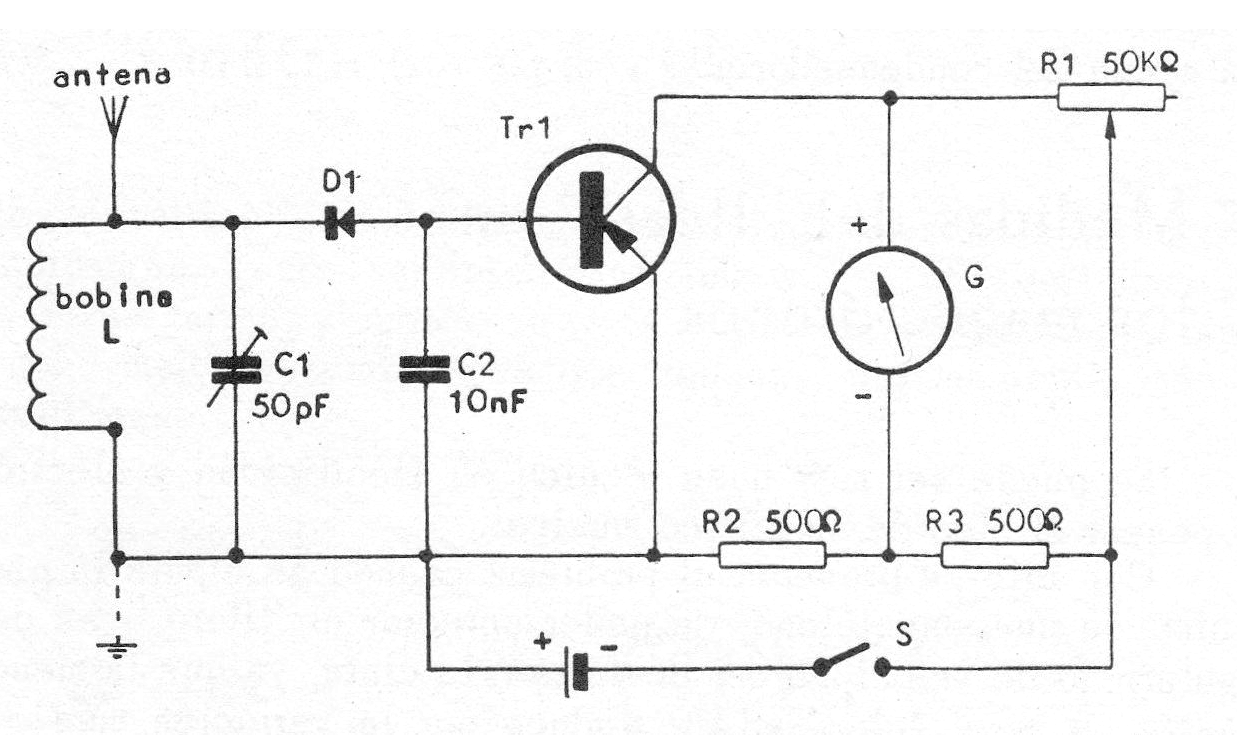

Medidor de Intensidad de Campo | Haga click en la imagen para ampliar |
