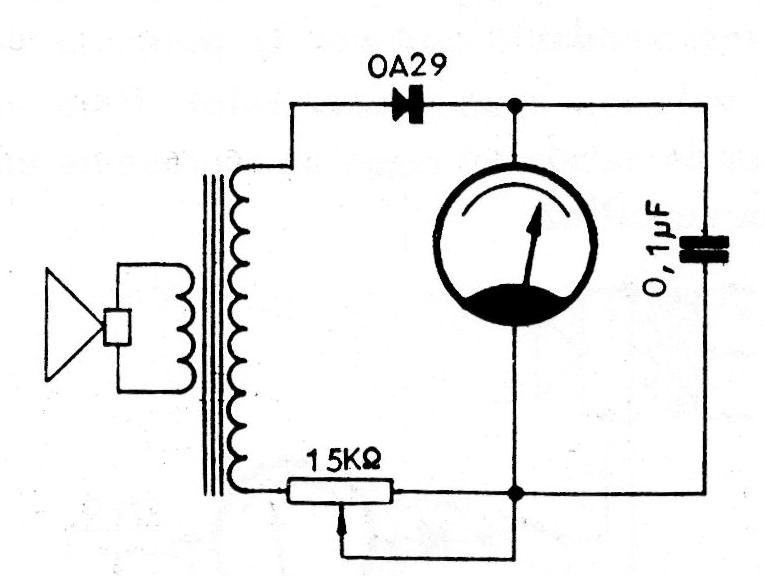

Este ultra-simple medidor utiliza un transformador de salida y un pequeño altavoz como micrófono. El circuito es poco sensible sirviendo sólo para grandes intensidades de sonido. El instrumento es un microamperímetro de 50 uAa 200 uAde fondo de escala y el diodo debe ser de germanio. El trimpot ajusta la escala. El potenciómetro puede ser de valor comercial de 10 k.
Medidor de intensidad de sonido | Haga click en la imagen para ampliar |
