Encontramos este circuito en el Linear Circuits Applications de Texas Instruments. Se trata de un detector de pico cuyos picos de tensión a ser detectados dependen del resistor y del condensador sin valor en el diagrama El condensador es típicamente de 10 nF y el resistor puede asumir valores entre 10k y 100k. La fuente de alimentación debe ser simétrica.

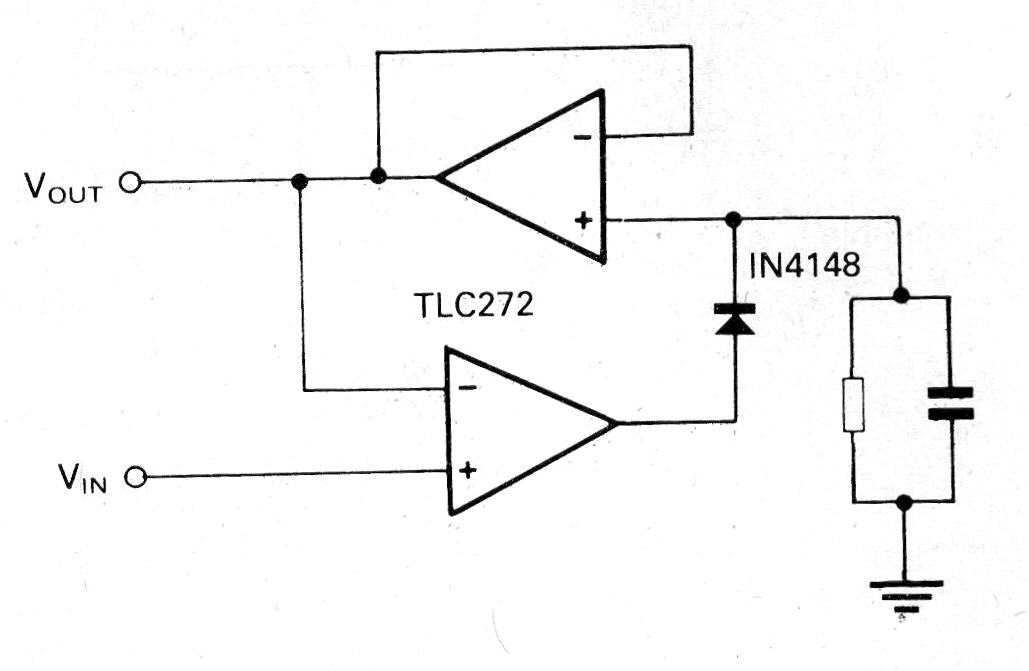

Detector de Pico TLC272 | Haga click en la imagen para ampliar |
