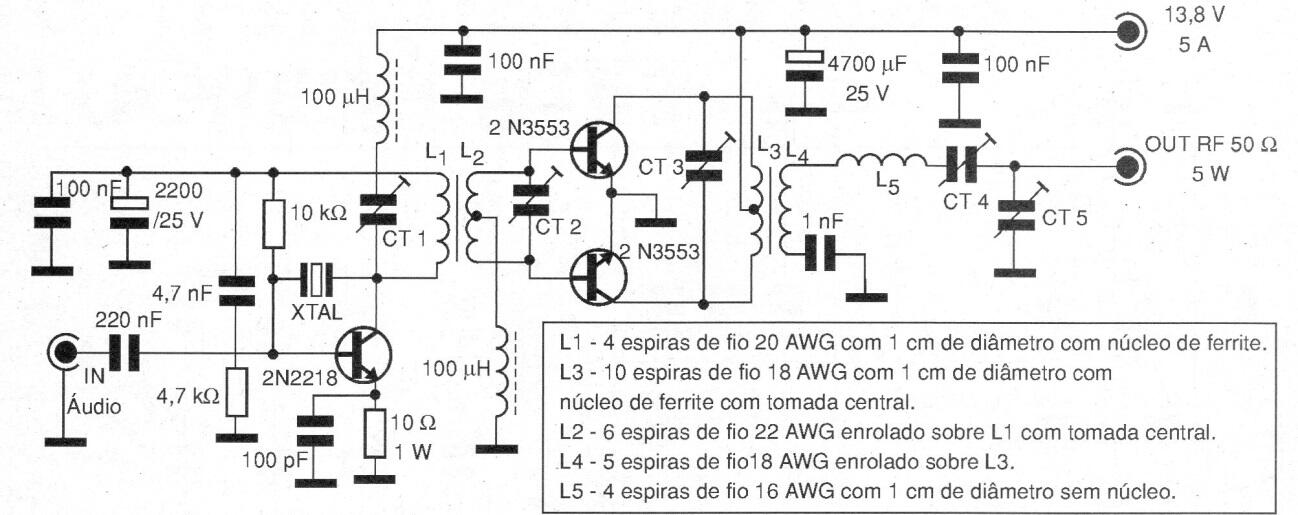

Este transmisor de construcción relativamente simple, tiene una potencia de 5 W. La disposición de bobinas y demás componentes debe estar bien planificada para evitar inestabilidades. El alcance puede llegar a 10 km, dependiendo de la antena. La placa debe ser de fibra de vidrio y los condensadores son cerámicos. Los trimmers tienen capacidades máximas de 100 pF. Para la alimentación se debe utilizar fuente de estabilidad y con excelente filtrado, Esta fuente debe proporcionar 13,6 V con 15 A. Se puede utilizar una batería de coche. Los transistores deben montarse en radiadores de calor y en el ajuste se debe utilizar como carga una lámpara de 12 V x 5 W Se deben observar las restricciones legales en cuanto al uso de este tipo de transmisor. Para mayor rendimiento la antena puede ser plano tierra o incluso dipolo. El valor del cristal que controla la frecuencia del circuito debe elegirse de acuerdo con la frecuencia de transmisión. En CT1 se ajusta la frecuencia y en los demás trimmers el rendimiento de cada paso para mayor potencia de salida. El circuito debe instalarse en una caja metálica debidamente conectada a tierra.
