Oscilador de 2 kHz (CIR10714S)

Written by: Newton C. Braga
Category: Banco de circuitos



    Este circuito es de una documentación americana antigua. El transistor puede ser el BC548 u otro de uso general. Los detalles de la bobina se dan junto al diagrama.

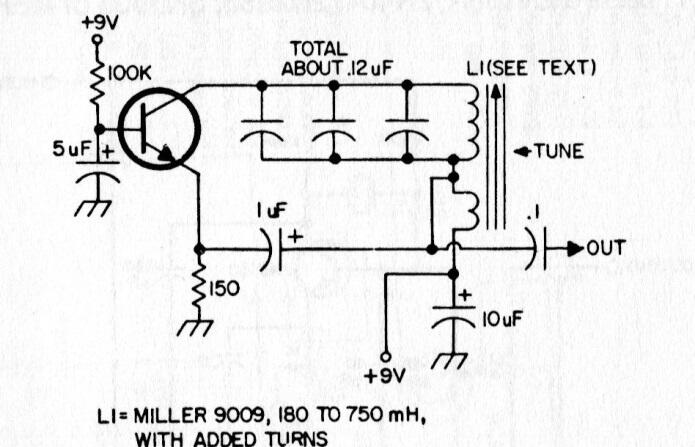

Oscilador de 2 kHz
Oscilador de 2 kHz | Haga click en la imagen para ampliar |
