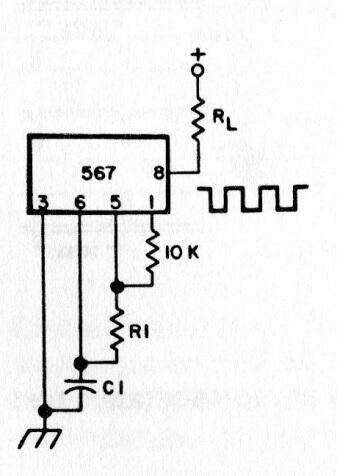

Este circuito genera pulsos con 25% de ciclo activo y frecuencia determinada por el condensador y por el valor de R1 que debe ser 2k5 para la señal deseada. La alimentación debe realizarse con tensiones de 5 a 10 V. Rl tiene 1 k ohms típicamente.
Generador de Pulsos con el 567
