Este circuito es de un antiguo manual de componentes americano. El circuito integrado y los filtros cerámicos son pocos comunes actualmente, pero pueden ser investigados equivalentes. El funcionamiento debe ser alimentado por una fuente simétrica.

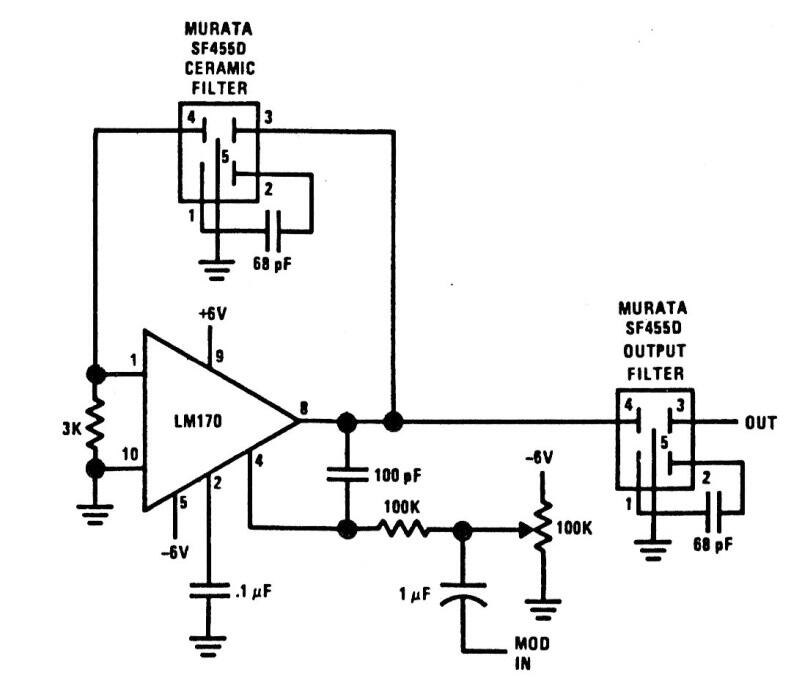

Generador de FI de 455 kHz | Haga click en la imagen para ampliar |
