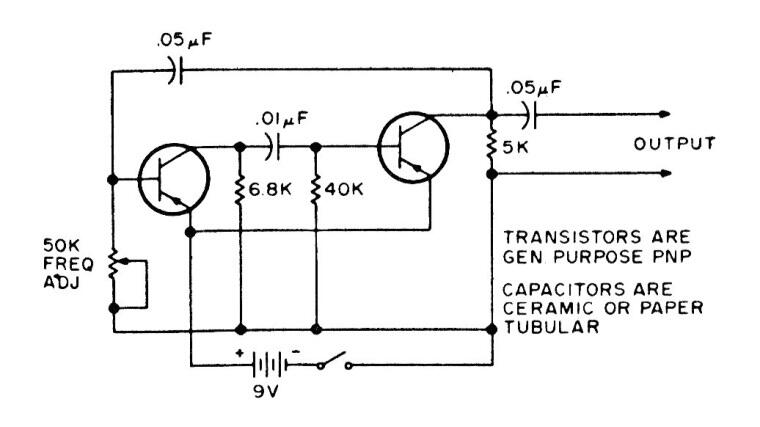

Esta configuración típica de inyector de señales se encontró en una documentación de los años 80. El potenciómetro o trimpot puede ser de 47k y el resistor de 40k puede ser de 39k o 47k. Los transistores son de uso general.
Inyector de Señales | Haga click en la imagen para ampliar |
