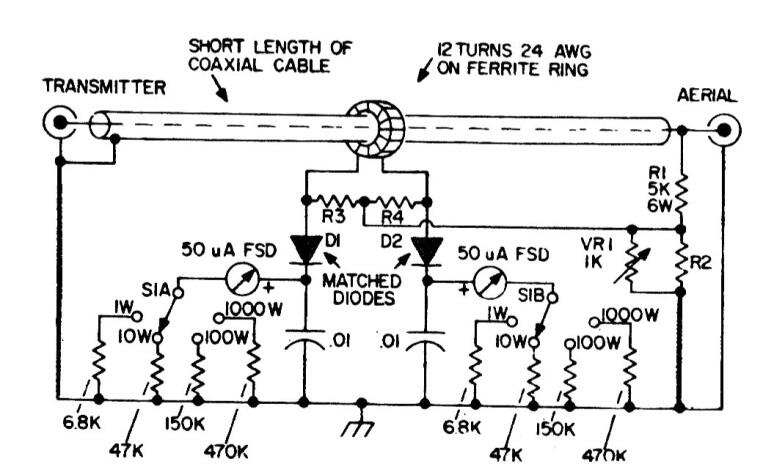

Este wattimetro para transmisores indica tanto la potencia directa como la reflejada, pudiendo funcionar con señales de 100 kHz a 70 MHz. El circuito es de una documentación para radioaficionados de los años 80.
Wattímetro | Haga click en la imagen para ampliar |
