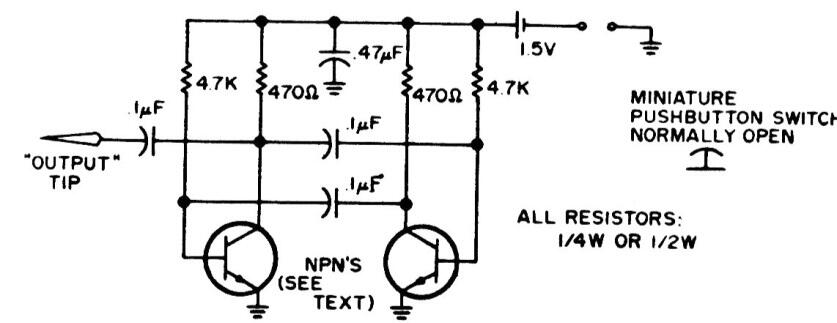

Este circuito, de una documentación americana antigua, produce una señal rectangular rica en armónicos, pudiendo ser usado como un eficiente inyector de señales. El circuito es alimentado por una sola pila y los transistores son de uso general.
Astable Rico en armónicas | Haga click en la imagen para ampliar |
