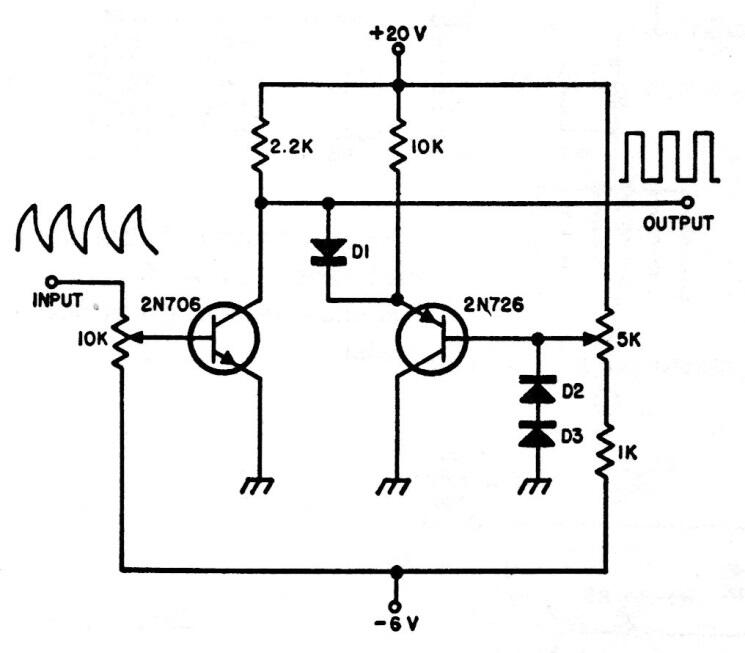

Este circuito, encontrado en una documentación de los años 80, produce una señal rectangular de la misma frecuencia que la señal de entrada. Los potenciómetros ajustan el punto de funcionamiento y la fuente debe tener dos tensiones.
Señales rectangulares a partir de otras señales | Haga click en la imagen para ampliar |
