Este filtro rechaza las señales de 1 kHz, siendo sugerido por el fabricante del amplificador operacional, MC34074 de Motorola. Por supuesto, la misma configuración se puede utilizar con otros amplificadores operativos. La doble T debe tener componentes con la relación de Vin valores indicados en el diagrama. La fórmula para calcular la frecuencia rechazada se da junto al diagrama. La amplitud de la señal de entrada debe ser de 200 mV para mejor desempeño del circuito y la amplitud de la tensión de entrada será la misma, ya que para las frecuencias no rechazadas la ganancia es unitaria, pues el amplificador operacional está conectado como seguidor de tensión.

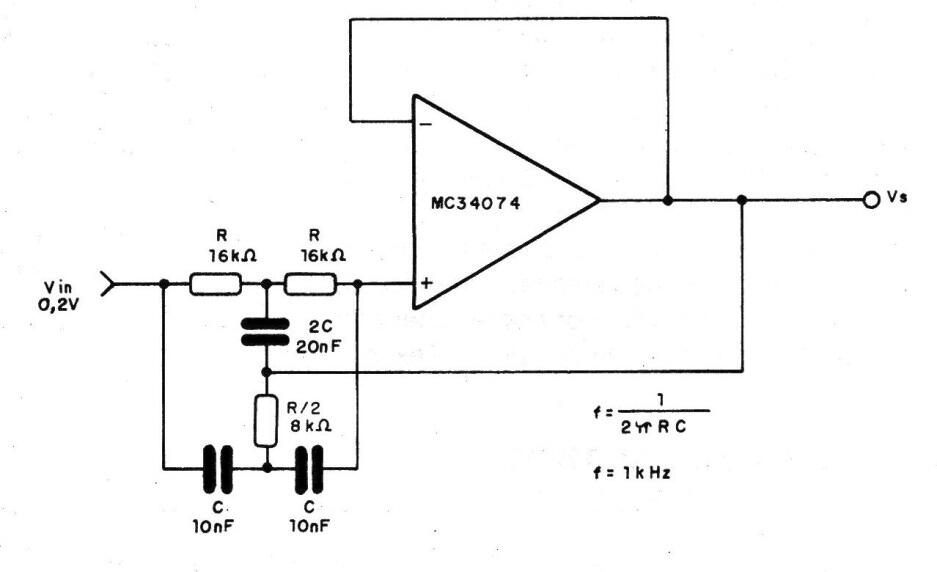

Filtro de rechazo de 1 kHz | Haga click en la imagen para ampliar |
