Este filtro rechaza señales de 60 Hz, pudiendo ser utilizado como filtro de zumbidos en equipos de audio, por ejemplo, en la entrada de micrófonos con cables largos. Los resistores y condensadores de doble T deben tener buena precisión para garantizar la operación en la frecuencia deseada. En esta frecuencia, tenemos una atenuación de 39 dB, mientras que para las demás frecuencias, la ganancia del circuito es unitaria. Observe que este circuito no utiliza una fuente de alimentación simétrica. El TLC271 es un amplificador operacional con transistores de efecto de campo de Texas.

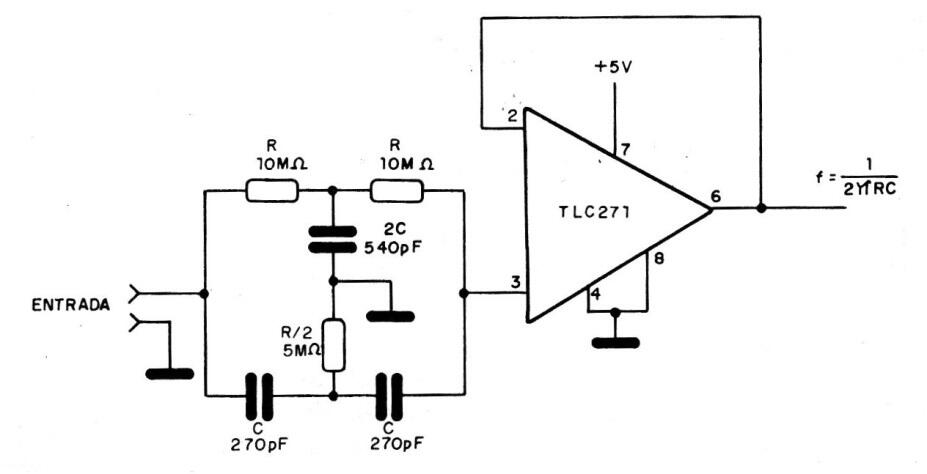

Filtro Para 60 Hz | Haga click en la imagen para ampliar |
