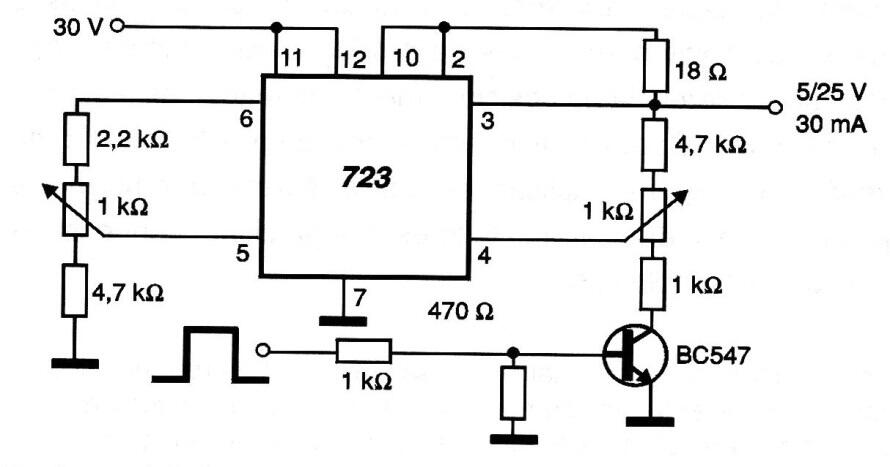

Este circuito sólo genera la tensión que se debe pulsar en una EPROM para hacer su grabación. El pulsar puede ser comandado por un circuito lógico conectado a la entrada cuando entonces, el nivel 1 aplica el pulso. Este circuito deberá generar la muñeca en el ancho requerido para cada tipo de EPROM que se grabará. La entrada del circuito se realiza con una tensión de 30 V y el ajuste de la tensión exacta de pulso debe ser hecho en los dos trimpots. También sirve de base para una fuente de alimentación estabilizada de excelente calidad, bastando para que las etapas de potencia con transistores sean añadidas. Acompañe la figura al lado.
Programador de EPROM | Haga click en la imagen para ampliar |
