El circuito regulador de tensión descrito es de alta precisión y utiliza componentes discretos (transistores). Su salida se indica para la alimentación de funciones TTL con una corriente de hasta 500 mA. El transistor BD438 admite el equivalente y se debe montar en radiador de calor. La tensión de entrada debe estar entre 7 y 10 V. El LED utilizado como referencia en el circuito es rojo común, y el ajuste exacto de la tensión de salida se realiza en el trimpot de 1 k ohmios. Otras tensiones pueden ser obtenidas de este circuito con alteración de los valores de los componentes.

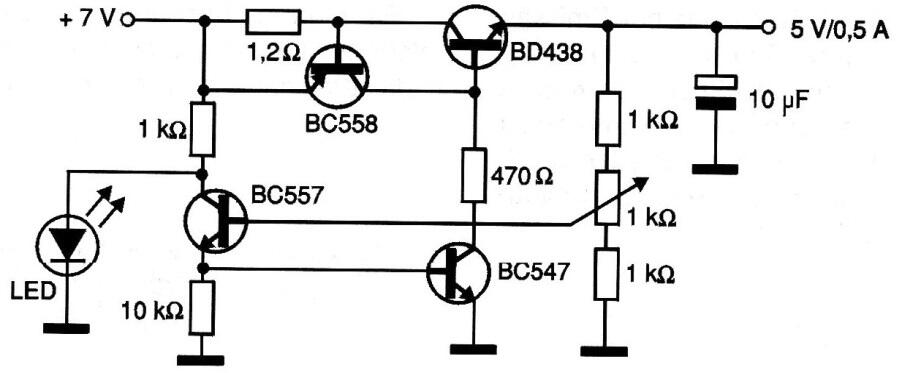

Regulador de Precisión Discreto | Haga click en la imagen para ampliar |
