El circuito presentado en la figura sirve como preamplificador con ganancia de tensión del orden de 12 veces, lo que permite que sea utilizado con transductores de bajo rendimiento o media impedancia, tales como micrófonos, cápsulas dinámicas, etc. La alimentación se realiza con una tensión de 6 V obtenida del amplificador con el que debe funcionar o desde las pilas, ya que el consumo es muy bajo. La corriente drenada por el circuito es del orden de 1,6 mA. El transistor utilizado debe ser de bajo ruido como el indicado, para un mejor rendimiento y los cables de entrada y salida de señal deben ser blindados.

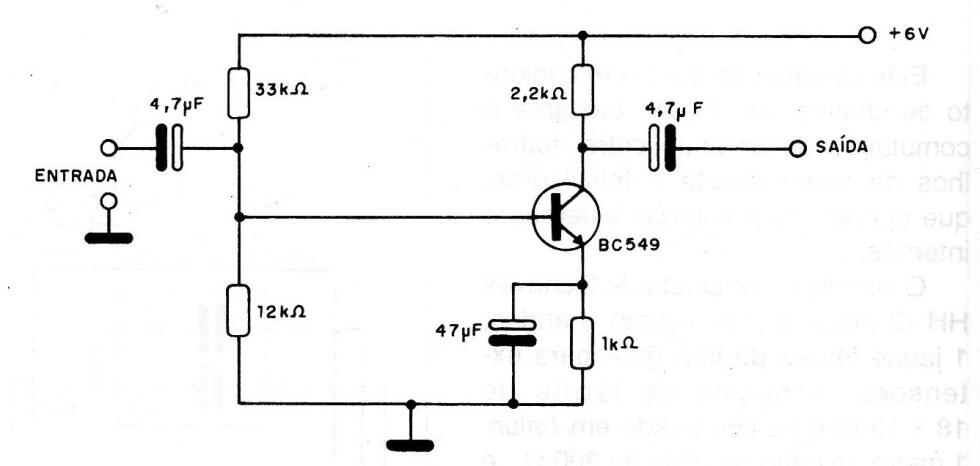

Preamplificador con el BC549 | Haga click en la imagen para ampliar |
