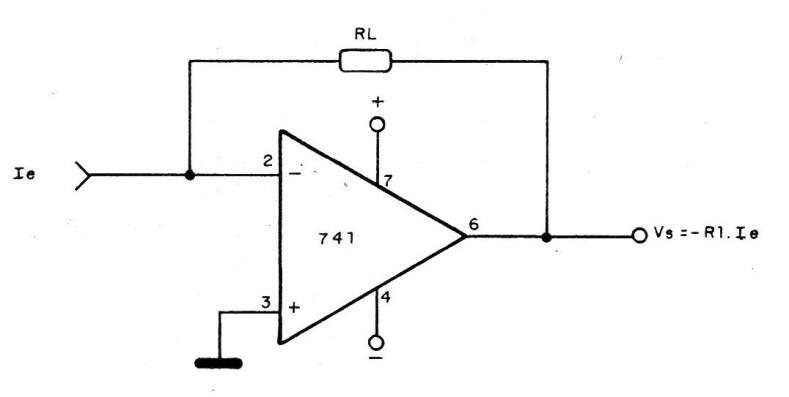

El circuito presentado proporciona una tensión de salida proporcional a la corriente de entrada, según la fórmula dada junto al diagrama. La configuración básica puede ser aplicada con otros amplificadores operacionales y la fuente de alimentación utilizada debe ser obligatoriamente simétrica. La corriente de entrada debe ser del orden de microampères, o bien, para operación con corrientes mayores, debe ser usado un shunt.
Convertidor Corriente Para Tensión | Haga click en la imagen para ampliar |
