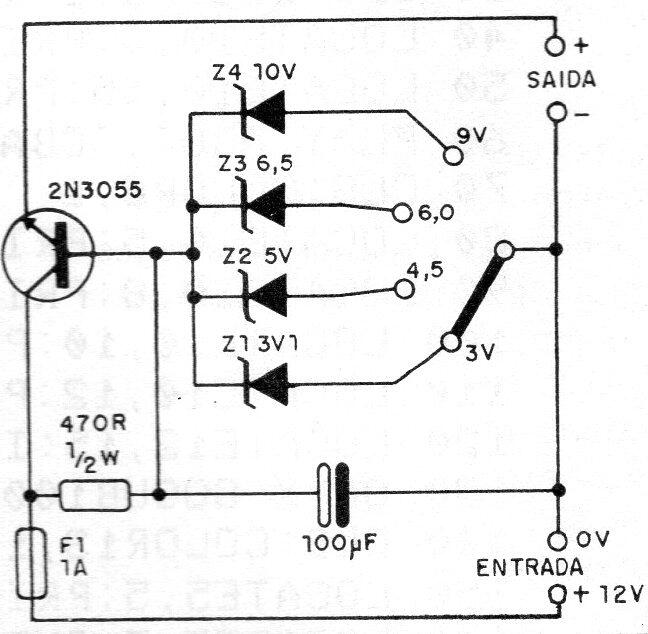

Este circuito convencional de reductor serie reduce la tensión de una batería de 12 V para el valor seleccionado del diodo zener. El transistor debe montarse en un disipador de calor y la corriente máxima es del orden de 1 A. El fusible es importante para la protección.
Reductor de Tensión | Haga click en la imagen para ampliar |
