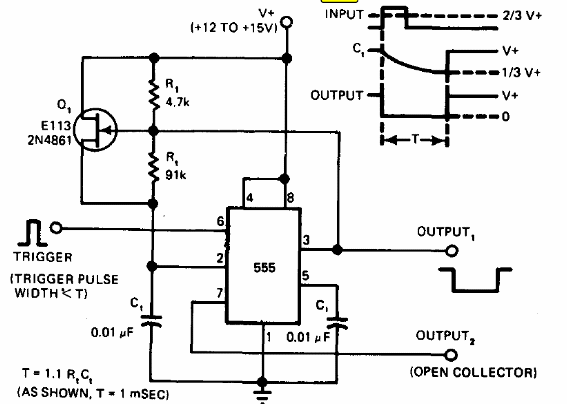

Este circuito es de un manual de aplicaciones de temporizadores de 1977. El circuito proporciona un pulso negativo cuya duración es T = 1,1 x R1 x C1. El FET puede ser el BF245 y el gráfico junto al diagrama proporciona las formas de las señales obtenidas.
Monoestable 555 con Salida Negativa
