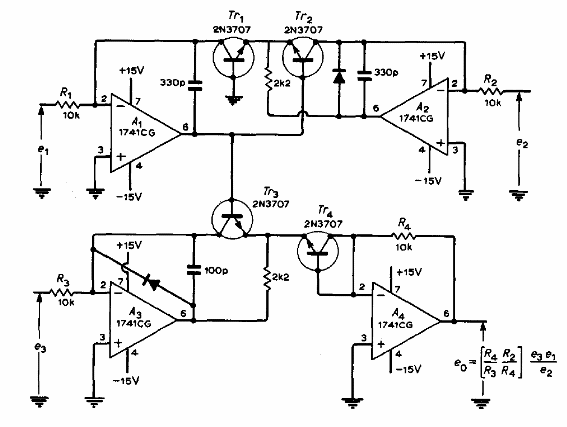

Encontramos este circuito en una publicación con experimentos con amplificadores operacionales de 1973. La fuente debe ser simétrica y las ecuaciones que definen las salidas se dan en el diagrama. Los transistores pueden ser los BC548.



Multiplicador y Divisor con Operacional
Multiplicador y Divisor con Operacional
