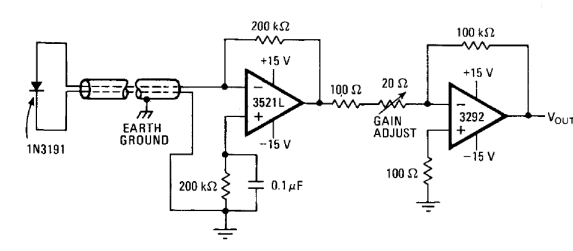

Este circuito es de una documentación para ingenieros de 1977. El circuito utiliza como sensor un diodo de gran superficie o incluso un diodo común, detectando niveles de radiación de 10 a 1000 rads. Los resistores pueden ser aproximados a valores actuales estandarizados y los amplificadores operacionales pueden ser equivalentes como el CA3140.
Detector de radiación
