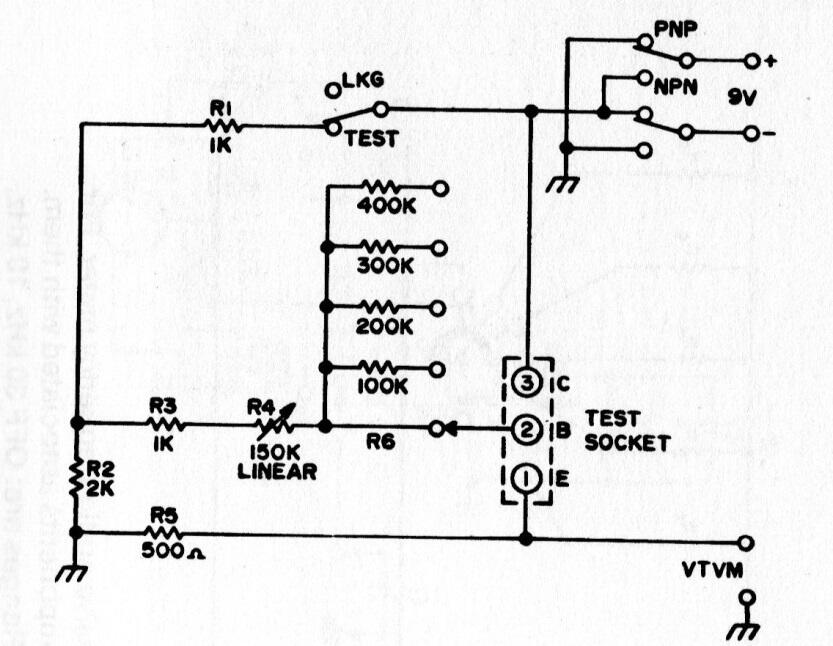

Este circuito utiliza un multímetro común en la escala de tensiones para medir la ganancia beta de un transistor. La precisión de la medida depende de la precisión de los resistores usados y del ajuste teniendo como base transistores de ganancia conocido. El circuito es de una antigua documentación americana.
Medidor de Beta para Transistores | Haga click en la imagen para ampliar |
