Este circuito mide la potencia de RF de osciladores y pequeños transmisores en el rango de 0,05 a 500 mW siendo usado como indicador un microamperímetro común. El diodo es de uso general y la frecuencia máxima es del orden de 100 MHz, dependiendo del diodo usado.

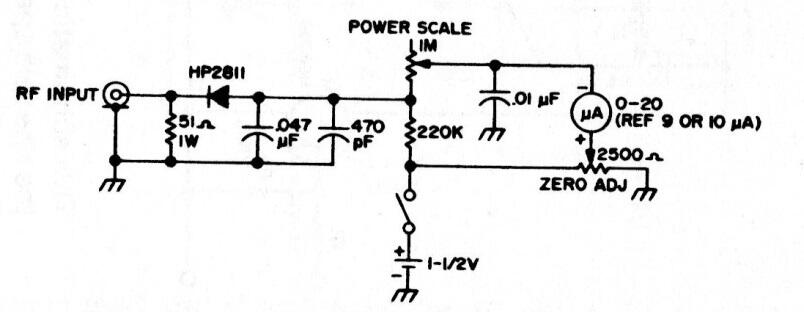

Wattímetro de baja potencia | Haga click en la imagen para ampliar |
