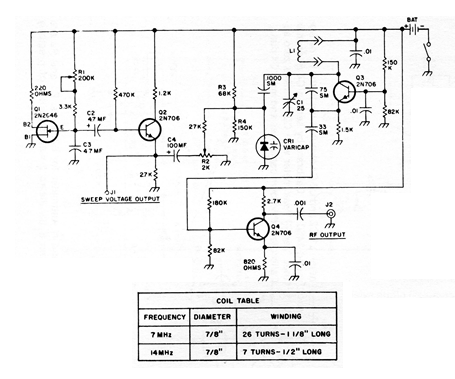

Este "sweep oscillator" fue encontrado en una documentación americana de los años 80 pudiendo ser montado con transistores actuales. Las frecuencias centrales tienen bobinas cuyas características se dan en la tabla. Los resistores son de ¼ W y la alimentación de 12 V.
Generador de barrido
