Este circuito genera una señal precisa de 100 kHz. La señal es dada por un cristal y se puede utilizar para la calibración de diversos tipos de circuitos. Los transistores pueden ser tipos modernos como el BC548 o 2N2222. El circuito es de una antigua publicación estadounidense. La alimentación se puede realizar con tensiones de 9 a 15 V.

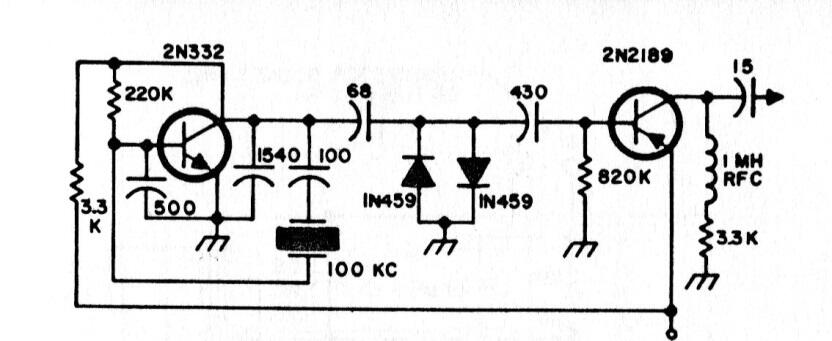

Calibrador de 100 kHz | Haga click en la imagen para ampliar |
