Este circuito comprueba la capacidad de oscilación de un transistor. El circuito se puede utilizar con frecuencia fija (cristal) o con un circuito de ajuste. Encontramos esta configuración en una antigua documentación sobre instrumentación.

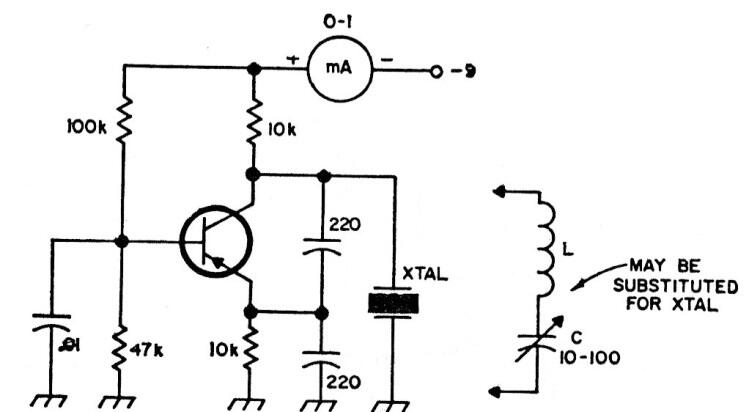

Circuito de prueba para transistores como osciladores | Haga click en la imagen para ampliar |
