Encontramos este adaptador en una documentación americana sobre instrumentación de los años 70. Está indicado para multímetros analógicos de la época (y modernos también) que no tengan la función de prueba de transistores. El circuito sirve para transistores NPN y PNP.

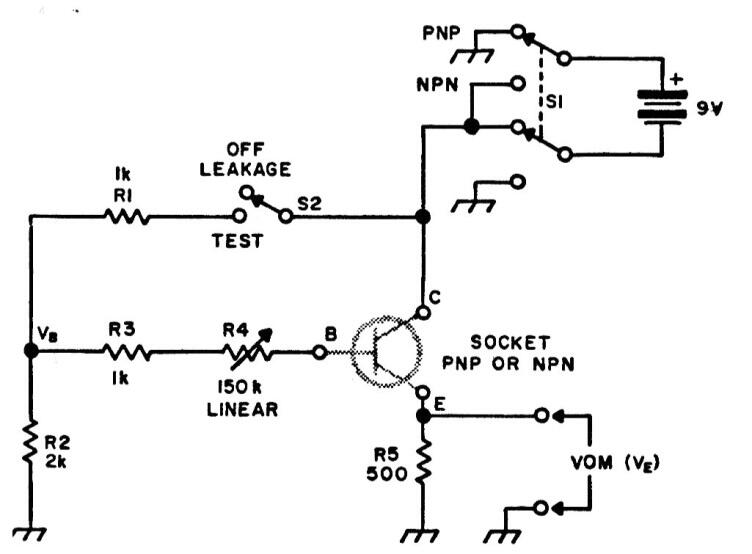

Adaptador para prueba de transistores con el multímetro | Haga click en la imagen para ampliar |
