Este circuito genera una señal precisa de 100 kHz, determinada por el cristal. El circuito también tiene un componente de modulación de ruido blanco. Los armónicos se extienden hasta una frecuencia del orden de 150 MHz. El circuito es de una documentación antigua. Los transistores admiten equivalentes modernos.

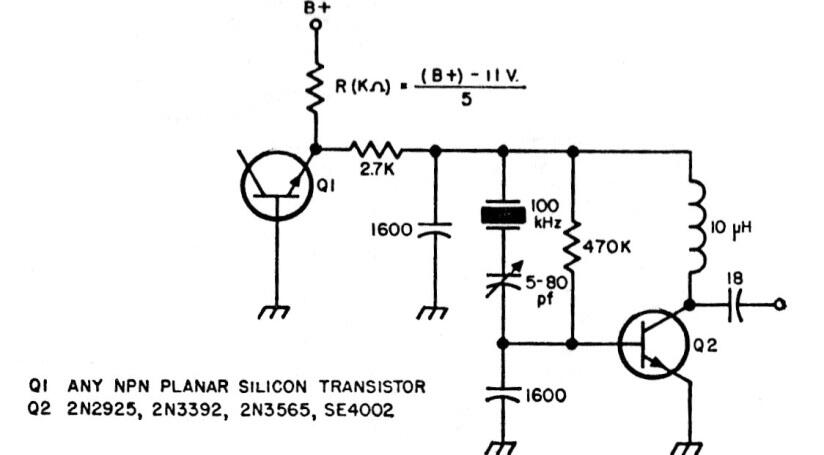

Calibrador de 100 kHz | Haga click en la imagen para ampliar |
