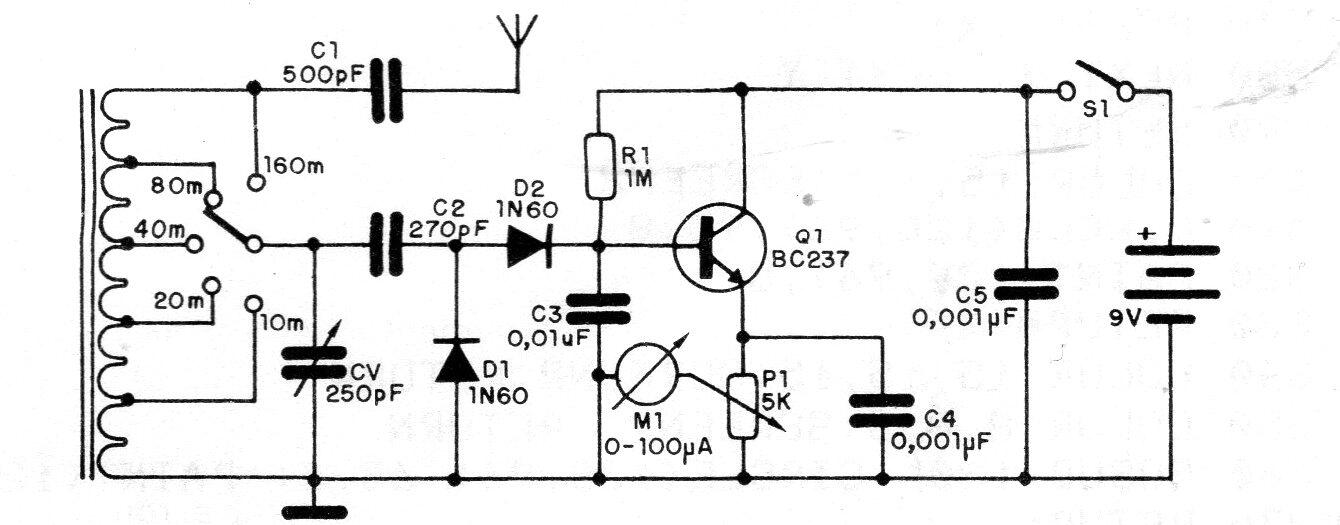

Este circuito puede medir señales en bandas que dependen de la bobina. Con una bobina de 30 espiras en forma de 5 mm con cable 16 se pueden medir señales en las bandas indicadas en el diagrama. El circuito es alimentado por una batería de 9 V y la antena es del tipo telescópico. Las tomas se realizan en la primera, segunda, sexta y duodécima espiras de la bobina.
Medidor de Intensidad de Campo | Haga click en la imagen para ampliar |
