Encontramos este circuito en una documentación de 1988, pero por los componentes usados todavía es actual. El circuito influye en una etapa de potencia, donde el transistor debe estar dotado de un buen disipador de calor. El efecto de sonido obtenido puede ser modificado por el cambio de los capacitores. La alimentación se realiza con 12 V y un fusible de protección de 2 A debe ser incluido en serie con la alimentación.

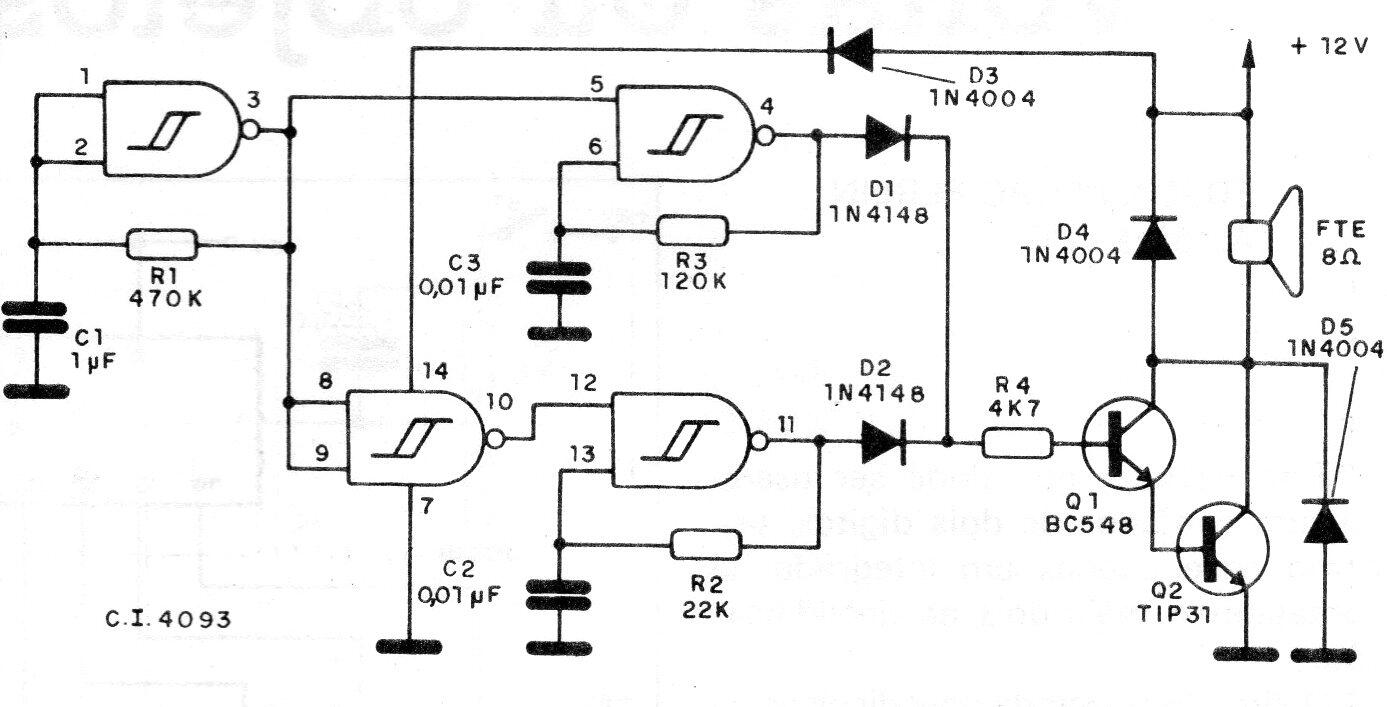

Bocina Automotriz | Haga click en la imagen para ampliar |
