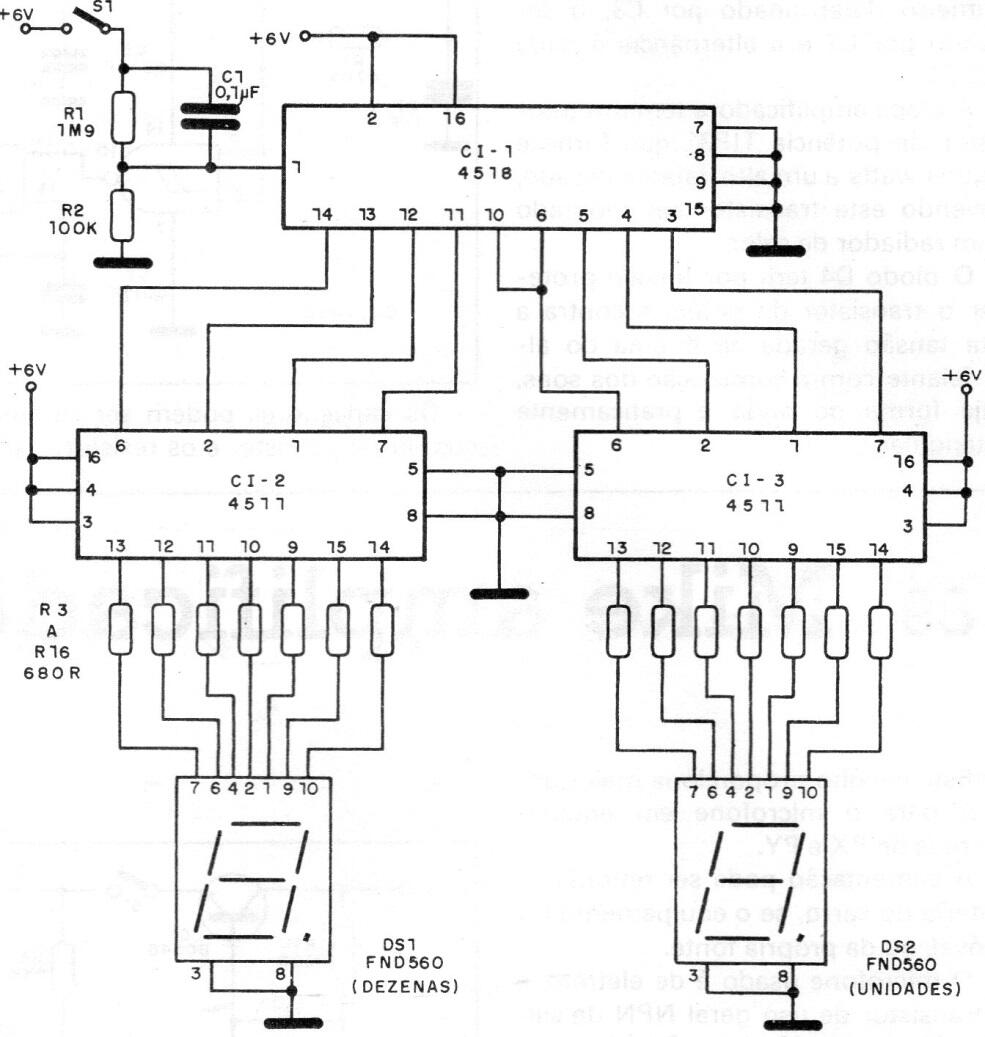

Este circuito básico digital de dos dígitos permite realizar el conteo de vueltas en una bobinadora, por ejemplo, o de pulsos, en un contador de paso. Más dígitos pueden ser agregados y el recuento es hecho por los pulsos de S1 que puede ser un sensor reed, por ejemplo. El circuito es alimentado por 6 V y los displays son de cátodo común.
Contador Digital de Vueltas | Haga click en la imagen para ampliar |
