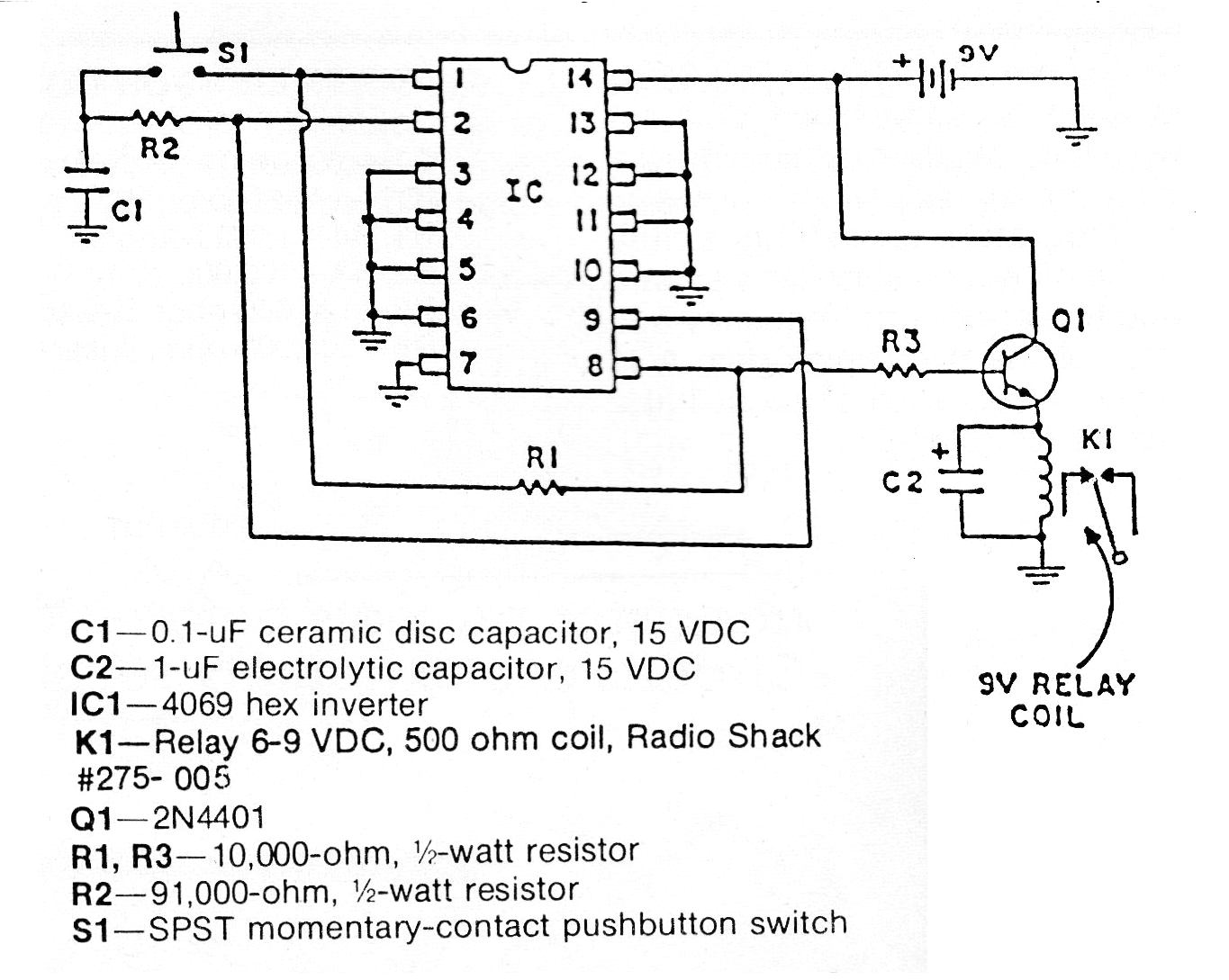

Este circuito fue obtenido en un Electronics Handbook de 1991. La publicación ya no existe, pero este circuito todavía puede ser montado, pues el circuito integrado 4069 es común y el transistor puede ser el BC548. El circuito puede ser alimentado con 5, 6 o 12 V, según el relé utilizado (o 9 V como en el original, si el relé para esta tensión se encuentra).
| Haga click en la imagen para ampliar |
