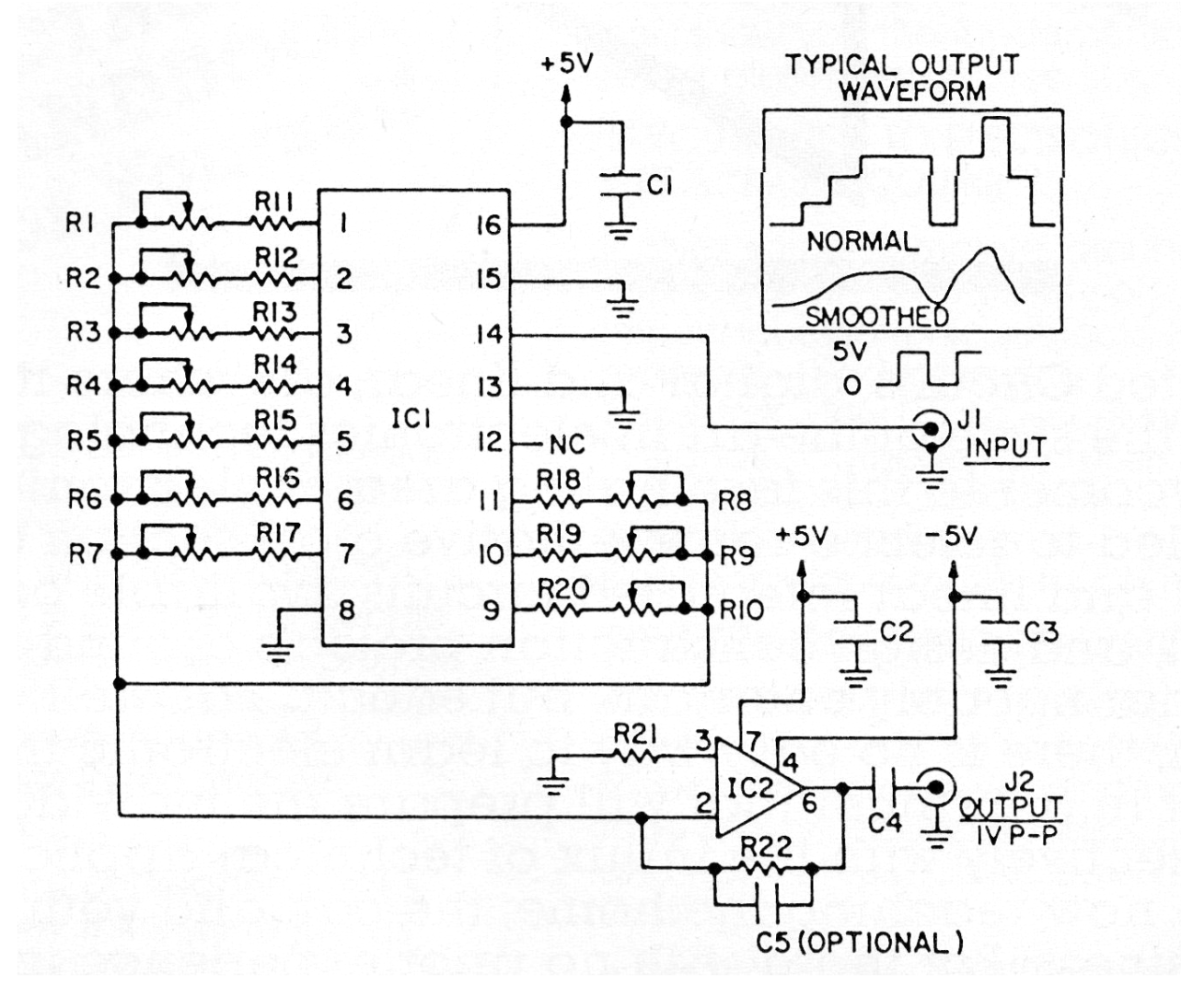

Este circuito fue obtenido en un Electronics Handbook de 1991. La publicación ya no existe, pero este circuito todavía puede ser montado, pues los circuitos integrados 4017 y 741 todavía son comunes. El circuito genera señales cuyas formas de onda son determinadas por los ajustes de los potenciómetros. La frecuencia se aplica a partir de un circuito externo, un oscilador CMOS, por ejemplo. La alimentación se puede realizar con tensiones entre 5 y 12 V.
| Haga click en la imagen para ampliar |
