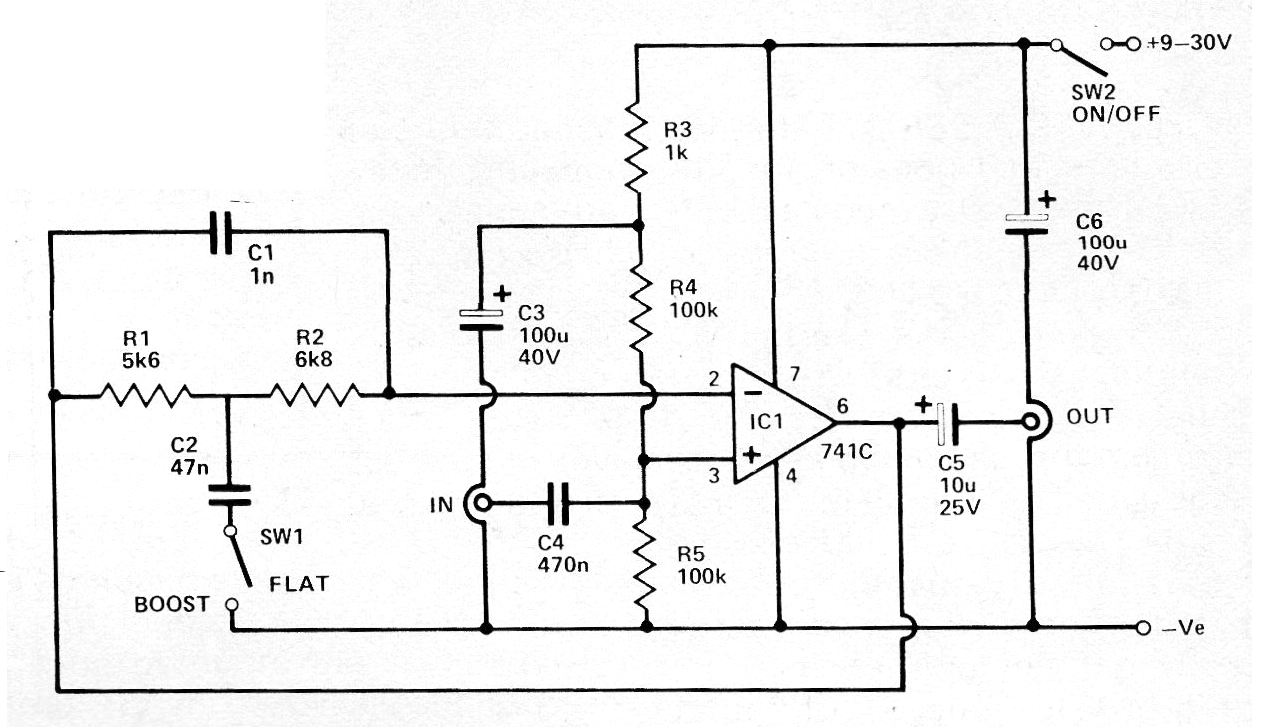

Este circuito fue obtenido en una revista inglesa de 1979. Este circuito es un filtro de agudos que, conectado a la entrada de un amplificador permite que refuerce los agudos cuando se desea. Se puede utilizar con instrumentos musicales, como guitarras y guitarras, para reforzar las notas más agudas, cuando la llave es accionada. La alimentación puede ser hecha por batería, pues el consumo es bajo. El pico de refuerzo está en torno de 6 kHz cuando la ganancia llega a más de 20 dB.
| Haga click en la imagen para ampliar |
