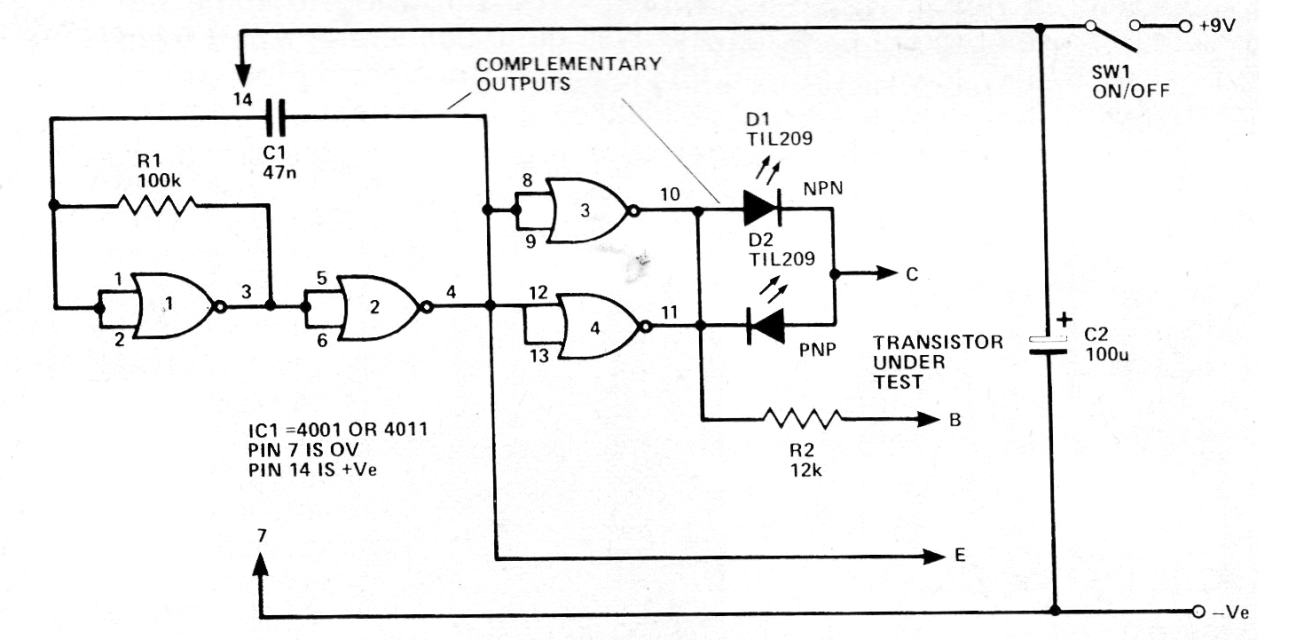

Este circuito fue obtenido en una revista inglesa de 1979. Este circuito es uno de los muchos probadores de transistores que los navegadores pueden encontrar en este sitio. Él prueba los transistores de uso general tanto NPN como PNP, proporcionando la indicación de estado a través de LEDs. Su alimentación se puede hacer con tensiones entre 6 y 9 V.
| Haga click en la imagen para ampliar |
