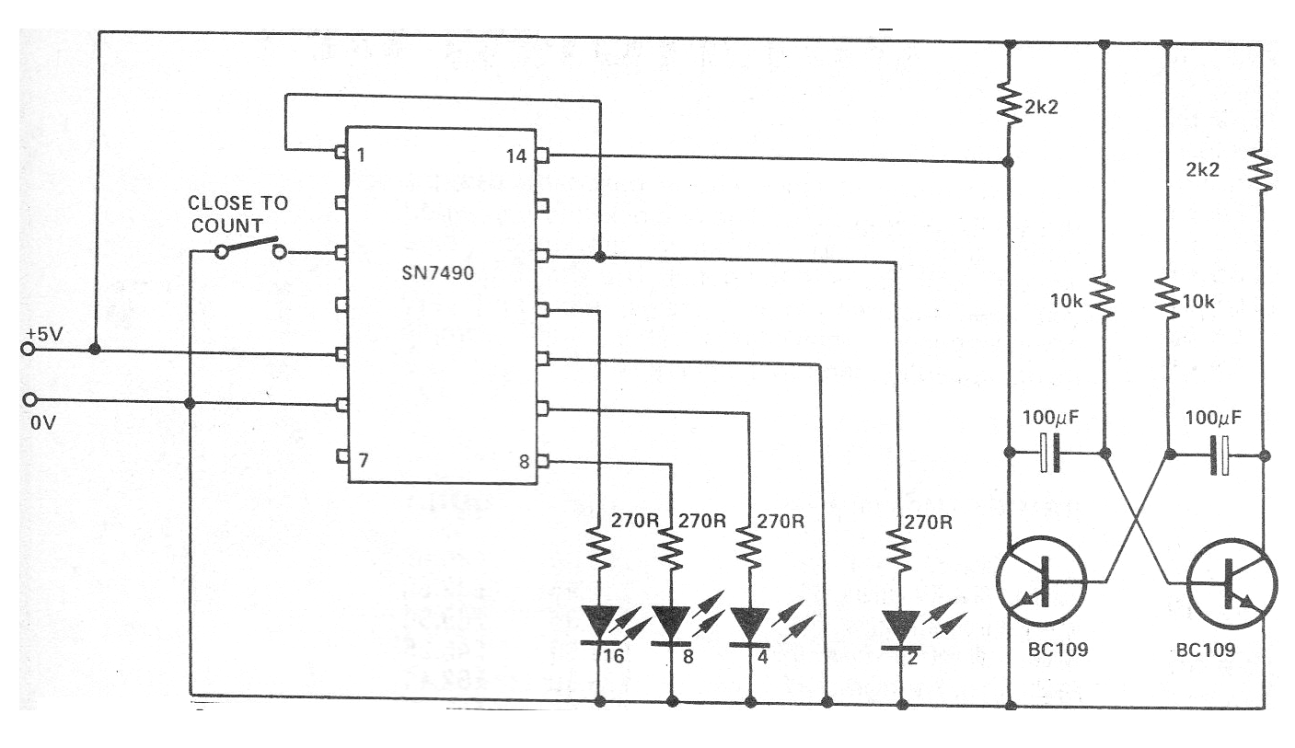

Este circuito fue encontrado en una revista inglesa de 1977. Este circuito tiene finalidad didáctica, contando pulsos y presentando en forma binaria a través de 4 LED. El circuito es TTL debiendo ser alimentado por una tensión de 5 V. Los transistores pueden ser los BC548. Los capacitores determinan la velocidad con que los pulsos contados van siendo producidos.
| Haga click en la imagen para ampliar |
