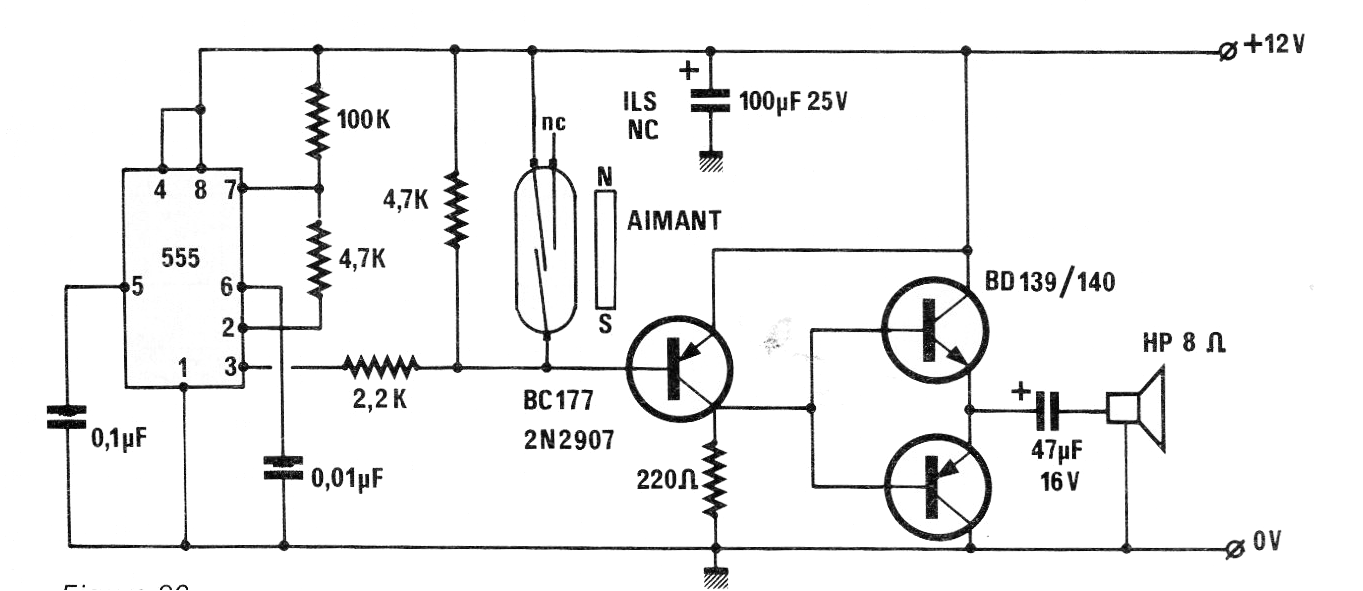

Encontramos este circuito en una revista francesa Radio Plans de noviembre de 1984. Muestra cómo implementar un sensor con reed switch sin repique usando un circuito integrado 555 y transistores comunes. La corriente en el sensor es muy baja o es importante en este tipo de aplicación. El BC177 puede ser sustituido por el BC557.
Aimant = íman | Haga click en la imagen para ampliar |
