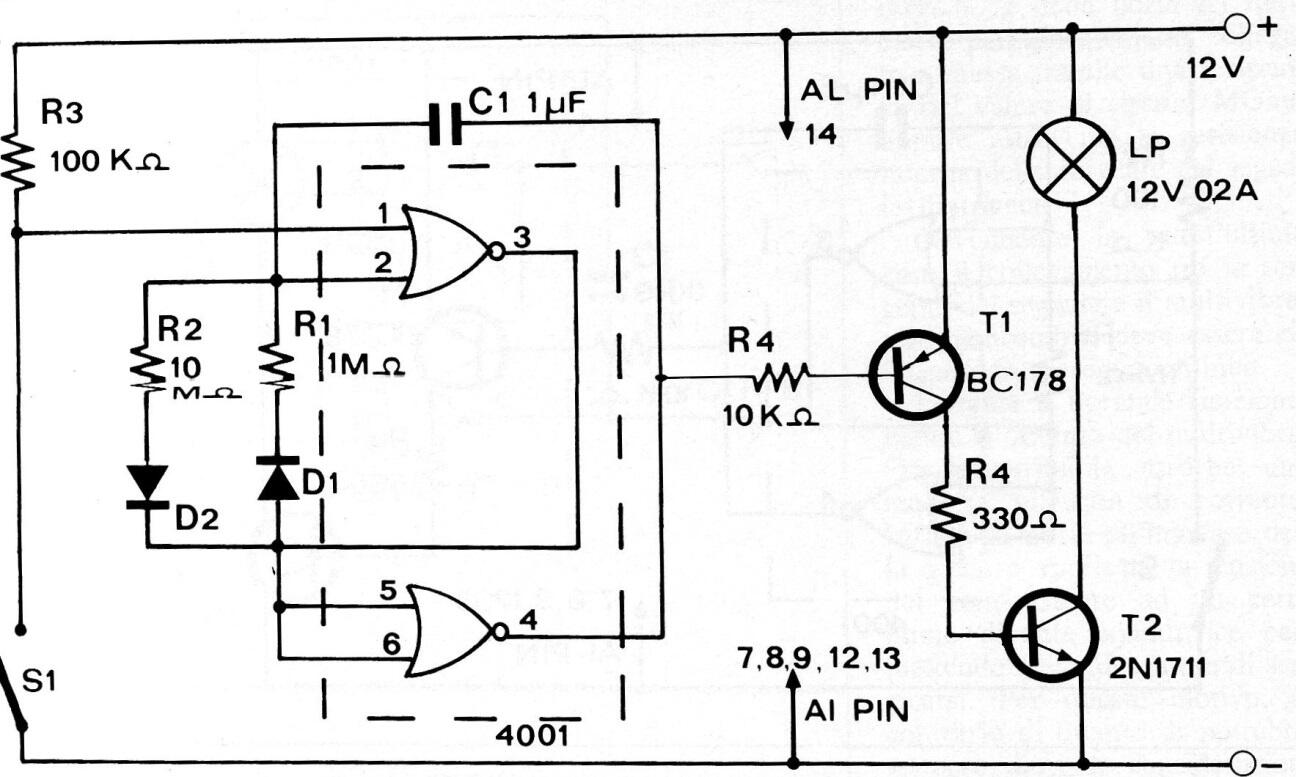

Este circuito es de una revista italiana Radio Elettronica de enero de 1977. El circuito muestra cómo implementar un astable CMOS con puertas NOR 4001 con control de ciclo activo accionando una etapa de potencia para excitar una lámpara. El intervalo de los intermitentes es dado por R2 y la duración por R1. T1 puede ser el BC558 y T2 el BD135. El circuito también puede ser alimentado por 6 V con lámparas para esta tensión. El disparo o accionamiento es hecho por S1.
